O ponto de ignição é um dos parâmetros cruciais para o funcionamento de um motor de combustão interna. Ele determina o momento exato em que a vela de ignição deve gerar a centelha para queimar a mistura ar-combustível. Por isso, um ajuste preciso pode significar a diferença entre um motor potente e econômico e outro com baixo desempenho e alto consumo. Um motor eficiente começa no momento certo da faísca. Nesta matéria, não perca o ponto: veja como o ponto de ignição é definido e por que ele é crucial para o motor.
O que é Ponto de Ignição?
É o instante, em graus do virabrequim, em que a vela inicia a queima da mistura ar-combustível na câmara de combustão. Esse momento é crítico porque a queima não é instantânea; ela leva um certo tempo para se propagar por toda a câmara de combustão. O pico de pressão da combustão deve acontecer logo após o PMS, empurrando o pistão com força máxima e garantindo eficiência na geração de trabalho.
Se a centelha ocorrer muito cedo (ponto muito avançado), a pressão da combustão atingirá seu pico antes do pistão chegar ao PMS. Essa queima adiantada gera uma força contrária ao movimento do pistão, causando perda de potência, superaquecimento e, em casos extremos, a famosa “batida de pino”. Por outro lado, se a centelha acontece muito tarde (ponto muito atrasado), o pistão já estará descendo quando a pressão da combustão atingir seu pico. Assim o motor desperdiça parte da energia da queima, o que reduz a potência e aumenta o consumo de combustível.
Fenômenos Causados Avanço de Ignição Muito Avançado:
O avanço excessivo provoca dois problemas graves que afetam diretamente o motor: a detonação e a pré-ignição.
- Detonação (ou “Batida de Pino”) ocorre quando a mistura ar-combustível, após a ignição, se autoincendeia em outras regiões da câmara. Esse fenômeno acontece devido ao aumento excessivo de pressão e temperatura, criando múltiplas frentes de chama que prejudicam o funcionamento do motor. O choque entre as múltiplas frentes de chama causa um ruído metálico característico, e por isso tem o nome popular de batida de pino. A detonação pode acontecer devido a um avanço de ignição excessivo, combustível de baixa octanagem ou superaquecimento do motor.

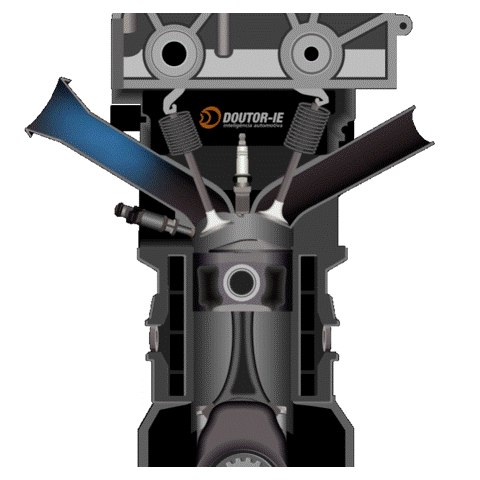

- Pré-ignição: É a ignição da mistura ar-combustível antes mesmo da centelha da vela, causada por pontos quentes na câmara de combustão. Esses pontos podem ser depósitos de carbono incandescentes, eletrodos de vela superaquecidos ou válvulas de escape muito quentes. A pré-ignição é extremamente prejudicial, pois a combustão começa antes do momento ideal, gerando pressões altíssimas e descontroladas, podendo causar a falha catastrófica do motor.
A Importância do Ponto de Ignição:

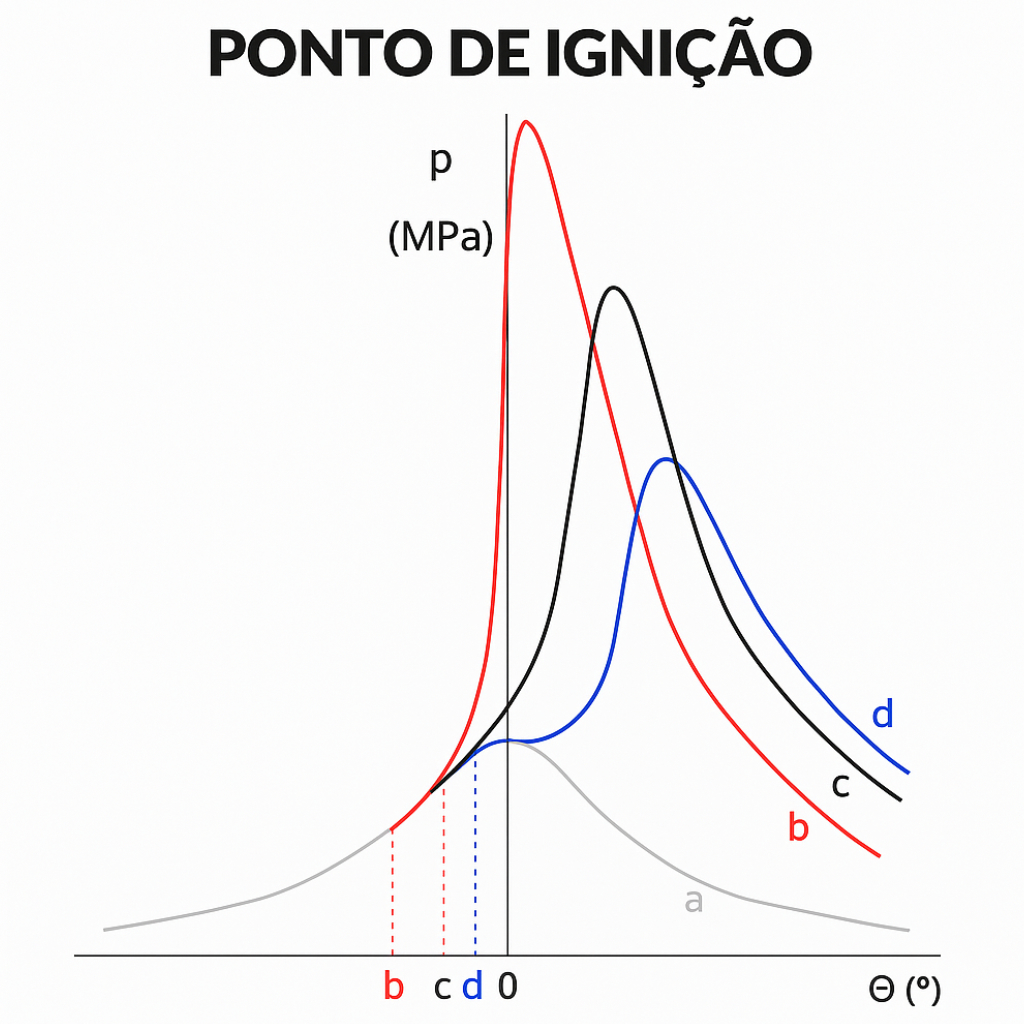

Para ilustrar a importância do momento correto da ignição, observe o gráfico abaixo. A pressão dentro do cilindro (eixo Y) é representada em função do ângulo do virabrequim (eixo X), onde ‘0’ representa o PMS:
Neste gráfico, a curva cinza a representa a pressão no cilindro sem combustão, apenas devido à compressão. As curvas b, c e d mostram a pressão durante a combustão com diferentes pontos de ignição:
- Curva b (Ignição muito adiantada): A centelha ocorre muito antes do PMS, portanto a curva vermelha atinge seu pico de pressão significativamente antes do PMS. Isso gera uma força de pressão que se opõe ao movimento ascendente do pistão, resultando em perda de eficiência e risco de detonação.
- Curva c (Ignição ideal): A bobina dispara a centelha no momento certo e o pico de pressão acontece logo após o PMS. Esse é o cenário ideal, no qual a combustão empurra o pistão com máxima eficácia, garantindo mais potência e maior eficiência ao motor.
- Curva d (Ignição muito atrasada): A centelha dispara muito próxima ou até depois do PMS. O pico de pressão ocorre quando o pistão já está descendo. Nessa condição, a combustão não aproveita toda a energia disponível. O motor perde potência, consome mais combustível e pode gerar superaquecimento no escapamento.
O objetivo é sempre buscar a condição da curva C, onde o avanço de ignição está otimizado. Assim, o pico de pressão ocorre no momento mais favorável para gerar trabalho.
Avanço de Ignição: Graus Antes do PMS
A bobina deve disparar a centelha um pouco antes do pistão atingir o PMS para que o pico de pressão da combustão ocorra no momento ideal. Chamamos esse adiantamento de avanço de ignição, medido em graus antes do PMS (°APMS). O avanço de ignição não é um valor fixo; ele precisa variar de acordo com as condições de operação do motor, como a rotação (RPM) e a carga (a quantidade de ar que o motor está admitindo).
À medida que a rotação do motor aumenta, o tempo disponível para a queima da mistura ar-combustível diminui. Para compensar isso, o avanço de ignição precisa ser aumentado, ou seja, a centelha precisa ser disparada mais cedo. Da mesma forma, a carga do motor também influencia o avanço de ignição. Em baixas cargas, a mistura ar-combustível é menos densa, o que torna a queima mais lenta. Nesses casos, o avanço de ignição também precisa ser maior. Já em altas cargas, a mistura é mais densa e a queima é mais rápida, o que exige um avanço de ignição menor.
Como a ECU Calcula o Ponto de Ignição?
Antes do advento da eletrônica automotiva, o controle do avanço de ignição era realizado por sistemas mecânicos e a vácuo:
- Avanço Mecânico (Centrífugo): Este sistema, localizado no distribuidor, utilizava pesos centrífugos que se moviam para fora com o aumento da rotação do motor. Esse movimento girava uma placa, adiantando o ponto de ignição proporcionalmente à RPM. Portanto, quanto maior a rotação, maior o avanço.
- Avanço a Vácuo: Conectado ao coletor de admissão, este sistema utilizava a depressão (vácuo) gerada pelo motor para adiantar o ponto de ignição. Em condições de baixa carga (alto vácuo no coletor), o diafragma do avanço a vácuo puxava uma haste, adiantando o ponto. Isso era importante para melhorar a economia de combustível em situações de cruzeiro.
Com a evolução da tecnologia, esses sistemas foram substituídos pela Unidade de Controle Eletrônico conhecido como módulo de injeção, que oferece um controle mais preciso e adaptativo. A ECU utiliza uma série de sensores para monitorar as condições de operação do motor em tempo real e, com base nessas informações, calcula o avanço de ignição ideal para cada momento.
Sensores Importantes para o Cálculo do Ponto de Ignição
Os principais sensores utilizados pela ECU para calcular o ponto de ignição são:
- Sensor de Rotação (CKP): Informa a rotação do motor e a posição do virabrequim, permitindo que a ECU saiba o momento exato de disparar a centelha.
- Sensor de Posição da Borboleta de Aceleração (TPS): Informa a carga do motor, ou seja, o quanto o acelerador está pressionado.
- Sensor de Fluxo de Ar (MAF) ou Sensor de Pressão Absoluta do Coletor (MAP): Medem a quantidade de ar que está sendo admitida pelo motor, o que também ajuda a determinar a carga.
- Sensor de Temperatura do Motor (ECT): Informa a temperatura do motor, o que afeta a velocidade da queima da mistura.
- Sensor de Detonação (KS): Detecta a ocorrência de detonação (“batida de pino”) e, caso isso aconteça, a ECU atrasa o ponto de ignição para proteger o motor.
Com base nos dados desses sensores, a ECU consulta um mapa de ignição, que é uma tabela tridimensional que relaciona a rotação (RPM), a carga (TPS ou MAP) e o avanço de ignição (°APMS). Esse mapa é gravado na memória da ECU e contém os valores de avanço de ignição ideais para cada condição de operação do motor, previamente definidos pelo fabricante durante o desenvolvimento do motor.
Análise de um Mapa de Ignição
Vamos analisar um exemplo de mapa de ignição para entender como o avanço de varia de acordo com a rotação e a carga do motor. Mapas de ignição relacionam a rotação do motor com parâmetros de carga, como a posição da borboleta (TPS) ou a pressão do coletor (MAP). Neste exemplo específico, será utilizado o TPS como parâmetro de carga do motor. A imagem abaixo mostra um mapa de ignição típico. O eixo vertical mostra a rotação (RPM), o horizontal a carga (TPS em %) e as células exibem o avanço em graus antes do PMS.
Observando a tabela, podemos notar alguns padrões interessantes:
- Aumento do avanço com a rotação: Para uma mesma carga, o avanço de ignição geralmente aumenta à medida que a rotação sobe. Por exemplo, na coluna de 50% de TPS, o avanço de ignição vai de 15° a 1400 RPM para 32° a 8000 RPM. Isso acontece porque, em rotações mais altas, o tempo para a queima da mistura é menor. Por isso, a centelha precisa ser adiantada para que o pico de pressão ocorra no momento certo.
- Redução do avanço com a carga: para uma mesma rotação, o avanço de ignição tende a diminuir. Esse efeito ocorre conforme a carga do motor aumenta. Por exemplo, na linha de 4000 RPM, o avanço de ignição vai de 34,8° com 0% de TPS para 24,8° com 100% de TPS. Isso ocorre porque, com cargas mais altas, a câmara de combustão recebe mais mistura ar-combustível, aumentando pressão e temperatura. Como resultado, a frente de chama se propaga mais rápido e, por isso, reduzimos o avanço de ignição para evitar a detonação.
Comportamento em Marcha Lenta
Um comportamento que pode parecer estranho à primeira vista ocorre na região de marcha lenta, quando o motor trabalha em baixas rotações e baixa carga. No mapa, observamos que, abaixo de 1000 RPM, o avanço de ignição é relativamente baixo. No entanto, por volta de 600 RPM, o avanço volta a subir.
Isso acontece porque o motor precisa de um torque mínimo para se manter em funcionamento. Para estabilizar a marcha lenta, a ECU faz pequenos ajustes no avanço de ignição. Assim, se a rotação cai abaixo do ideal, a ECU adianta o ponto para aumentar o torque. Se a rotação sobe demais, ela atrasa o ponto para reduzir o torque. Esse controle fino explica por que os valores nessa região do mapa não seguem a mesma lógica do restante.
O Mapa Tridimensional

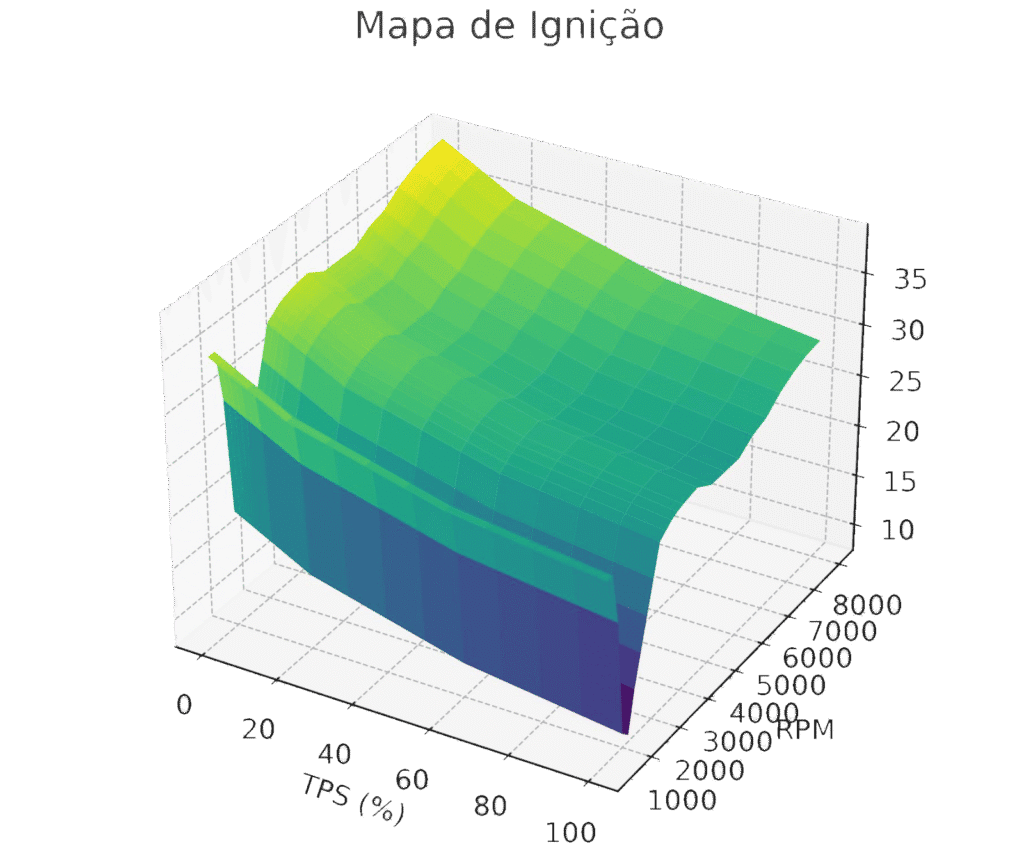

A imagem abaixo apresenta uma representação tridimensional do mapa de ignição. Nesse gráfico, o eixo X representa a carga (TPS), o eixo Y representa a rotação (RPM) e o eixo Z (a altura do gráfico) representa o avanço de ignição (°APMS). Essa visualização tridimensional nos ajuda a entender de forma mais intuitiva como o avanço de ignição varia em toda a faixa de operação do motor. As áreas mais altas do gráfico representam os maiores avanços de ignição, enquanto as áreas mais baixas representam os menores avanços.
Conclusão
O ponto de ignição é um parâmetro fundamental para o bom funcionamento de um motor de combustão interna. Um ajuste preciso do avanço de ignição, feito pela ECU com base em um mapa de ignição e nos dados de diversos sensores, garante que o motor opere com máxima eficiência, potência e durabilidade. Entender como o ponto de ignição funciona e como ele é controlado é essencial para qualquer profissional da área automotiva que queira se aprofundar no fascinante mundo da mecânica dos motores.
