A complexidade dos sistemas eletrônicos transformou o diagnóstico automotivo recentemente. Por isso, ferramentas antes raras tornaram-se obrigatórias para oficinas que buscam eficiência. Nesse contexto, o osciloscópio automotivo destaca-se como instrumento essencial na análise de componentes mecânicos e elétricos.
O que são Oscilogramas Automotivos e por que são importantes?
Essencialmente, o oscilograma representa graficamente um sinal elétrico capturado. O gráfico exibe a variação de grandezas, como tensão e corrente em função do tempo. Assim, você consegue analisar visualmente o comportamento detalhado de sensores e atuadores.
O multímetro oferece apenas leituras de valores médios ou instantâneos. Em contrapartida, o osciloscópio mostra as informações completas do sinal. Dessa forma, você observa a forma da onda, a amplitude e anomalias invisíveis para outras ferramentas.
Veículos modernos apresentam falhas intermitentes com frequência. Portanto, visualizar o sinal em tempo real eleva a qualidade do reparo. Consequentemente, essa capacidade garante a precisão necessária no diagnóstico eletrônico.
Como Funciona um Osciloscópio Automotivo?
Podemos definir o osciloscópio como um “multímetro gráfico”. Ele mede e projeta sinais elétricos diretamente na tela. Além disso, o conjunto inclui controles de ajuste e acessórios específicos. Por exemplo, garras de corrente e transdutores de pressão expandem suas funções.

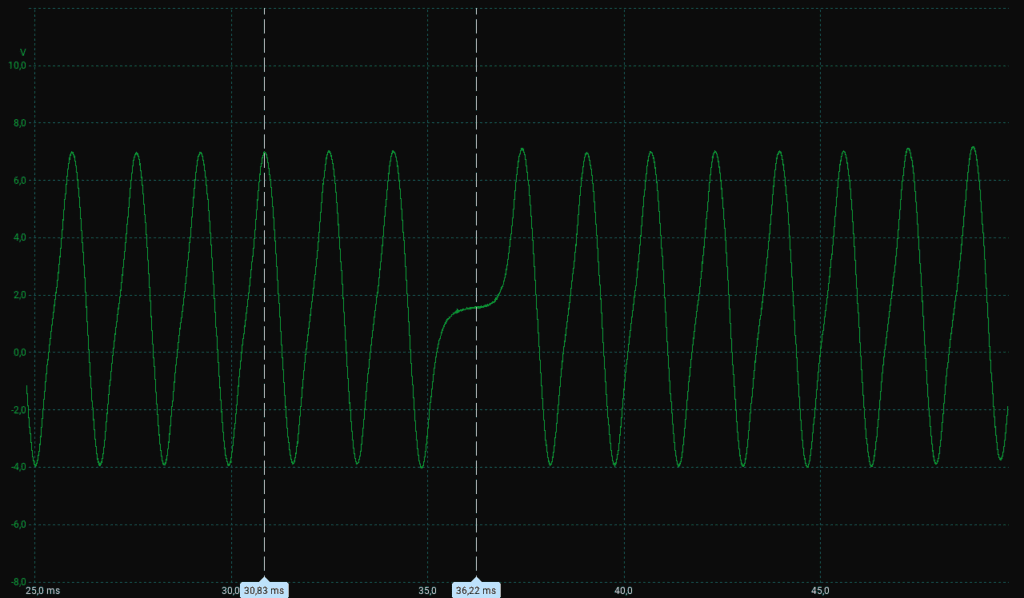

Na imagem acima temos um exemplo de uma forma de onda gerada por um sensor de rotação indutivo, capturado com o osciloscópio.
Os princípios básicos para a sua utilização envolvem a compreensão de alguns conceitos-chave:
- Formas de Onda: São os padrões visuais dos sinais elétricos. As mais comuns em sistemas automotivos são as ondas senoidais (típicas de sensores de rotação indutivos), quadradas (comuns em sensores digitais, comunicação e controle PWM) e as analógicas que abrangem diversos sinais de sensores e atuadores.
- Eixo Tempo-Tensão: O eixo vertical representa a amplitude do sinal (tensão, corrente, pressão), enquanto o eixo horizontal representa o tempo. Ajustar as escalas desses eixos é fundamental para enquadrar e analisar a onda corretamente.
- Canais: O equipamento pode oferecer múltiplas entradas, variando de 1 a 8 canais. Cada canal captura um sinal diferente simultaneamente. Consequentemente, essa função permite comparações em tempo real. Isso é vital para diagnósticos de sincronismo entre sensores de rotação e fase.
Interpretação dos Gráficos de um Osciloscópio

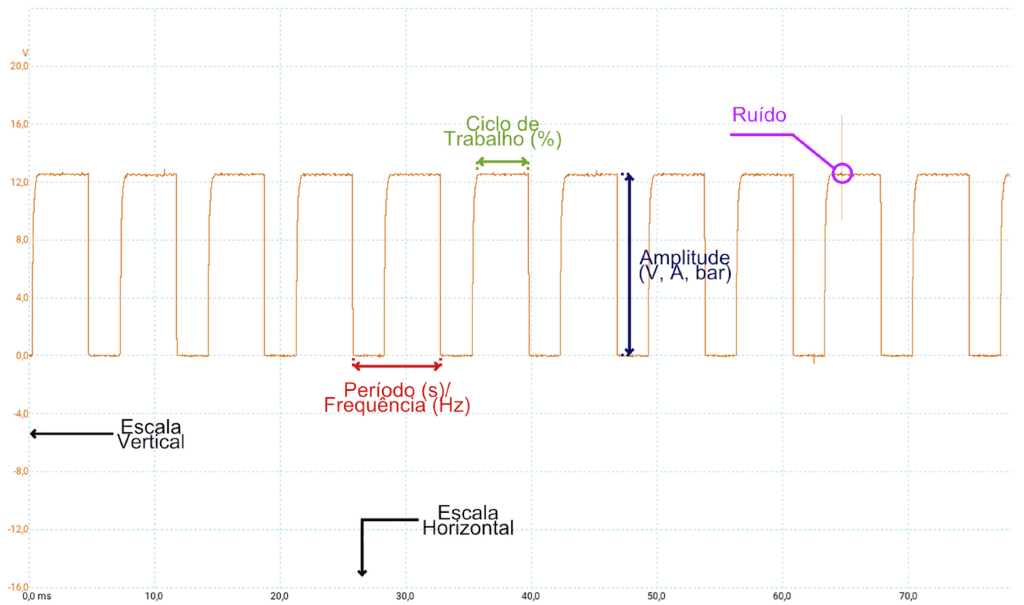

Com a forma de onda na tela, o próximo passo é a interpretação. Analisar um oscilograma envolve observar vários parâmetros para determinar se o componente está funcionando corretamente. Os principais pontos a serem avaliados são:
- Escala Vertical e Horizontal: O ajuste da Escala Vertical deve conter toda a amplitude do sinal. Dessa forma, você evita cortes nos picos de tensão na tela. Por outro lado, a Escala Horizontal define a resolução da gravação. Se o tempo for longo demais, o sinal comprime e esconde falhas. Em contrapartida, um tempo muito curto impede a visão do ciclo completo. Você precisa enxergar a repetição para entender o funcionamento.
- Amplitude: A amplitude refere-se simplesmente à altura da onda. Valores fora do padrão indicam problemas de alimentação ou aterramento deficiente. Além disso, essa anomalia pode sinalizar uma falha no próprio componente.
- Frequência e período: A frequência, medida em Hertz, indica a taxa de repetição do sinal. Utilize esse parâmetro para diagnosticar sensores digitais. Além disso, ela valida sinais que devem ter frequência fixa. Já o período é medido em segundos ou milissegundos, e indica o tempo exato de duração de um ciclo completo.
- Ruído: É fundamental distinguir interferências externas de falhas reais do componente. O ruído manifesta-se visualmente como um “borrão” ou espessamento da linha de traço, geralmente causado por interferência eletromagnética (EMI), algo que todo veículo está sujeito a ter.
- Ciclo de Trabalho (Duty Cycle): Medido em porcentagem (%), representa a proporção de tempo que o sinal permanece ativo (“ligado”) dentro de um ciclo completo. Este parâmetro é fundamental para analisar sinais do tipo PWM (Pulse Width Modulation), usados para controlar a potência ou posição de atuadores modernos.
Aplicações do Osciloscópio Automotivo
A versatilidade do osciloscópio permite sua aplicação em praticamente todos os sistemas eletrônicos de um veículo. Abaixo, listamos alguns exemplos práticos de seu uso:
- Diagnóstico de Sensores: Você verifica facilmente o funcionamento de sensores de rotação, fase, posição da borboleta e fluxo de ar. Além disso, o oscilograma revela se o componente gera um sinal limpo e correto. Assim, você identifica falhas na amplitude ou frequência imediatamente.
- Análise de Atuadores: É possível avaliar o comportamento de bicos injetores, bobinas de ignição e válvulas solenoides (como a do cânister ou do variador de fase). O gráfico mostra o tempo de acionamento, a corrente consumida e a presença de picos de tensão que indicam o correto funcionamento do componente.
- Sistema de Ignição: A análise do primário e do secundário da bobina de ignição permite diagnosticar falhas em velas, cabos, na própria bobina e até mesmo problemas mecânicos no motor, observando o tempo de carregamento, tensão de disparo e o tempo de duração da centelha.
- Sincronismo do Motor: Uma das aplicações mais poderosas é a verificação do sincronismo do motor (virtual e real) sem a necessidade de desmontagem. Comparando os sinais dos sensores de rotação e de fase, ou utilizando um transdutor de pressão no cilindro, é possível identificar com precisão se o motor está fora do ponto.
- Análise de Redes de Comunicação: O osciloscópio é fundamental para diagnosticar falhas em redes como CAN (Controller Area Network) e LIN (Local Interconnect Network). Ele permite verificar a forma de onda de tensão dos barramentos, identificar problemas como curtos-circuitos, interrupções, ruídos, ausência de comunicação de um dos módulos.
Casos de Estudo EA111 – código de falha P0340
Um caso clássico que desafia oficinas ocorre na linha VW (G5/G6) com motor EA111. O veículo chega com perda de potência e código de falha P0340 “Falha no Circuito Elétrico do Sensor “A” de Fase do Motor (CMP) do Banco 1”. O reparador confirma que a correia dentada está no ponto, troca o sensor, e o defeito persiste.
O Diagnóstico: Ao conectar o osciloscópio no sensor de rotação (CKP) e no sensor de Fase (CMP), a imagem revela a verdade. O padrão de fábrica exige que o sinal de fase alinhe com o 14º dente da roda fônica. No oscilograma, o sinal aparecia no 18º dente.
Exemplo Prático da Oficina: Para ilustrar essa situação, veja este registro enviado por um cliente parceiro que enfrentou exatamente esse dilema. No oscilograma abaixo, o desalinhamento é evidente: enquanto o padrão técnico exige o sincronismo no 14º dente , o sinal capturado revela o deslocamento causado pela montagem incorreta. Esse é o tipo de prova visual que elimina qualquer dúvida sobre a necessidade de desmontar o câmbio para corrigir a roda fônica.
A causa: O defeito não estava na correia, mas na roda fônica do retentor traseiro, montada sem a ferramenta correta. O osciloscópio evitou a troca desnecessária de peças e indicou a remoção do câmbio para o reparo correto.
O Material de Referência: Para não restar dúvidas, a comparação com a informação técnica é obrigatória. Utilizando a base de dados da Plataforma Doutor-IE, confirmamos o padrão de fábrica exigido para o perfeito funcionamento. Observe a diferença clara entre o exemplo com falha mostrado na primeira imagem e compare com o padrão de sincronismo ideal. Ter esse “gabarito” visual em mãos é o que garante a assertividade antes de desmontar qualquer peça.
Conclusão: Uso de Oscilogramas de Referência
O osciloscópio apenas mostra a realidade elétrica do circuito, não o veredito. O diagnóstico acontece quando você compara o sinal com uma referência. Tentar adivinhar o padrão de um sensor desconhecido cria riscos desnecessários. Portanto, não confie apenas na memória.
Para aplicar essa técnica com precisão, é indispensável o uso de uma biblioteca técnica confiável. No Brasil, a Plataforma Doutor-IE é a referência absoluta nesse quesito. Utilizar os oscilogramas da Plataforma Doutor-IE funciona como ter um “gabarito” de prova: você elimina a incerteza comparando o sinal do carro (que pode estar com defeito) com um sinal padrão validado e capturado em um veículo em perfeito estado. Se a forma de onda, a amplitude ou o sincronismo não baterem com a referência da Doutor-IE, você tem a confirmação técnica do defeito, sem “achismos”.
Bônus: Manual PDF grátis de Oscilogramas Completo – Motor GSE 1.0
Para que você não fique apenas na teoria, preparamos um material prático e exclusivo para você baixar. Sabemos que a linha Fiat com motores 3 cilindros (Firefly/GSE) tem suas peculiaridades de sincronismo e sinais.
Estamos disponibilizando gratuitamente um Manual Completo com 45 Páginas dedicado exclusivamente a esse motor. O material inclui:
- Padrões de onda de sensores e atuadores;
- Referência de sincronismo (Fase x Rotação);
- Configurações de tempo e tensão ideais para cada teste.
[CLIQUE AQUI PARA BAIXAR O MANUAL DO MOTOR GSE 1.0]
Domine a ferramenta, tenha a informação técnica em mãos e transforme o diagnóstico da sua oficina.
