Os veículos elétricos (EVs) estão transformando o cenário automotivo. Eles trazem uma nova era de eficiência e desempenho, mas também exigem um novo nível de conhecimento do reparador.
No coração de cada EV existe um sistema de alta tensão, formado por vários componentes que trabalham em sintonia. Eles têm como objetivo transformar energia elétrica em movimento, mantendo o maior nível de segurança e eficiência possível.
Neste post, vamos desvendar os principais componentes de alta tensão dos veículos elétricos. Detalharemos suas funções, a importância de cada um e a crescente tendência de módulos integrados.
Componentes de Alta Tensão
Os componentes de alta tensão em um carro elétrico são responsáveis por armazenar, conduzir, transformar e controlar a energia, cada um atua de forma individual, mas juntos garantem o funcionamento do veículo. Conhecer cada um deles é o ponto de partida para dominar a reparação automotiva elétrica.

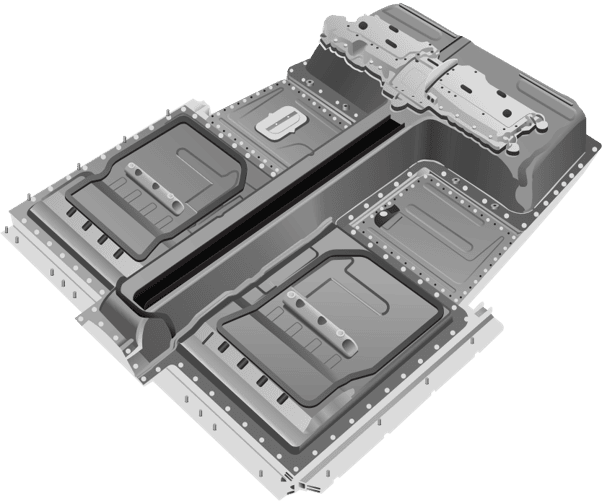

Bateria de Alta Tensão
A bateria de alta tensão funciona como o “tanque de combustível” do carro elétrico. É nela que fica armazenada toda a energia necessária para a propulsão. Normalmente, as baterias operam em torno de 400 V (Volts), mas podem atingir cerca de 800 V em veículos de alto desempenho, como o Porsche Taycan.
A maioria dos EVs modernos utilizam baterias de íon-lítio. Essa tecnologia se destaca pela alta densidade energética, ou seja, consegue guardar muita energia em pouco espaço. Além disso, entrega desempenho consistente e boa durabilidade.
Conversor DC-DC
O Conversor DC-DC tem uma função vital, ele reduz a tensão da bateria de alta tensão para o nível de operação do sistema de 12 V. Isso é necessário para alimentar a bateria de 12 V e os sistemas auxiliares do veículo.
Na prática, sua função é muito parecida com um alternador: manter a bateria de 12 V carregada e, em conjunto, alimentar sistemas como faróis, rádio e vidros elétricos.
Inversor
O Inversor é o cérebro por trás do controle do motor elétrico de tração. Sua principal tarefa é converter a corrente contínua (DC) da bateria de alta tensão em corrente alternada (AC) trifásica, que é o que o motor usa para gerar movimento.
Ele controla o torque e a velocidade do motor, garantindo acelerações e desacelerações suaves. Na frenagem regenerativa, o inversor inverte o processo: retifica a corrente AC gerada pelo motor de volta para DC, recarregando a bateria e aumentando a autonomia.
Conector de Segurança
O Conector de Segurança permite que o reparador desative o sistema de alta tensão. Costuma ser um componente essencial no processo de desenergização, fundamental para permitir a manutenção segura dos sistemas.
Existem dois tipos principais:
- Conectores de alta tensão: ficam, em geral, na própria bateria e normalmente atuam como um par de jumpers. Um interrompe o circuito de alta tensão e o outro abre a linha de interlock loop.
- Conectores de baixa tensão: Faz parte do sistema de Interlock Loop do veículo. Caso seja desarmado, a central responsável é informada, desativando o sistema de alta tensão.
On Board Charger (OBC)
O On Board Charger (OBC), ou carregador interno, é o componente responsável por converter a corrente alternada (AC) da rede elétrica externa em corrente contínua (DC). Essa energia é então armazenada na bateria de alta tensão do veículo.
Ele atua como uma interface inteligente, comunicando-se com outros módulos para regular o processo de carregamento, garantindo que a bateria seja carregada de acordo com as especificações do sistema e de forma segura.
Motor Elétrico
O Motor Elétrico converte energia elétrica em movimento, oferecendo torque instantâneo e uma condução suave. Existem diversos tipos, como os motores AC síncronos de ímã permanente (PMSM) e os de indução.
A energia é fornecida pelo inversor, que controla a corrente para ajustar velocidade e torque. Na frenagem regenerativa, o motor atua como gerador, recarregando a bateria e aumentando a eficiência.
Módulos Integrados: A Evolução da Arquitetura Elétrica
A eletrificação automotiva impulsiona uma tendência: a integração de sistemas. O objetivo é consolidar múltiplas funções em módulos compactos. Isso otimiza espaço, reduz peso e simplifica a montagem dos veículos.
Essa abordagem também minimiza o uso de cabeamento de alta potência, reduzindo as perdas por aquecimento e resultando em maior eficiência e menor custo de fabricação.
Conversor/Inversor Integrado
A fusão do conversor DC-DC e do inversor em uma única unidade é uma das tendências mais populares. Essa integração resulta em um módulo que além de alimentar os sistemas de baixa tensão e carregar a bateria de 12 V, também controla o motor de tração e gerencia a frenagem regenerativa.
Alguns modelos que utilizam essa solução incluem:
- BMW X5 xDrive45e
- Honda Civic e:HEV
- Toyota Prius
Inversor Integrado ao Motor (e-axle)

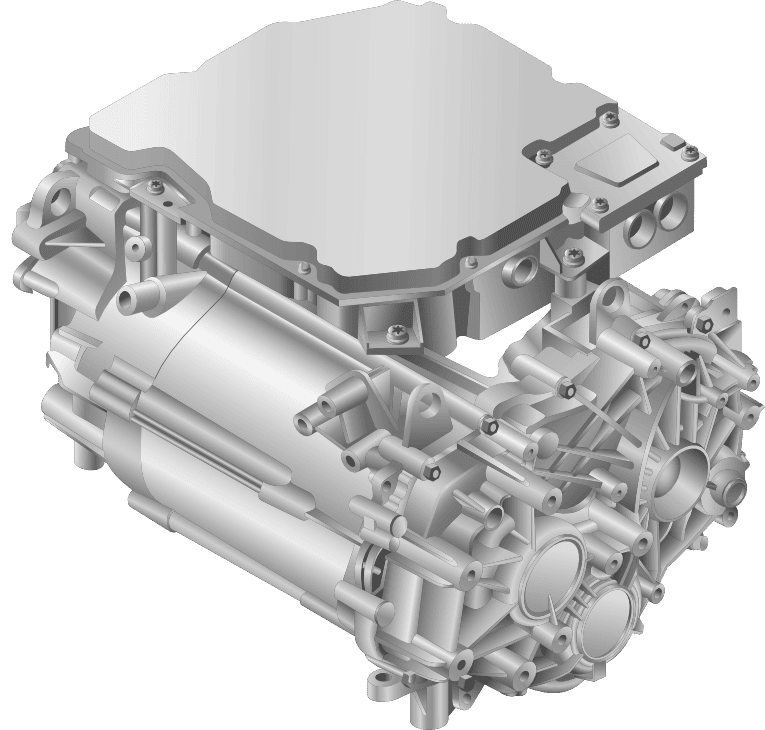

Outra inovação significativa é a integração direta do inversor ao motor elétrico. Esse conjunto, geralmente chamado de e-axle, consiste em um sistema combinado com um motor elétrico, transmissão e inversor em uma única unidade compacta. É uma solução popular principalmente para veículos com motores traseiros, operando de forma remota na parte de trás do veículo.
Exemplos de veículos que possuem essa tecnologia são:
- GWM Ora 03
- BYD Dolphin Mini
- Volvo XC40 P8

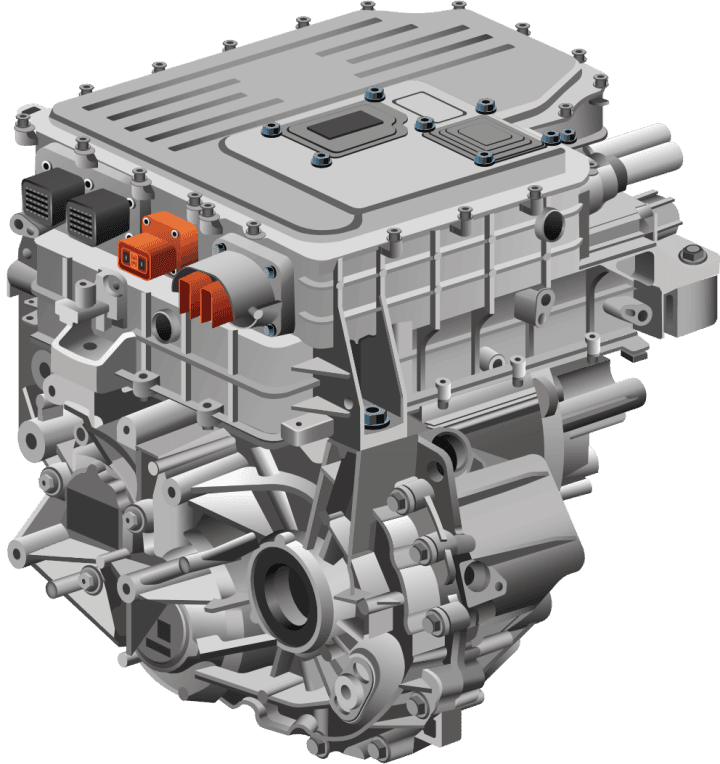

Módulo Integrado 8-em-1
A BYD se destaca com seu sistema de propulsão altamente integrado, parte da e-Platform 3.0. Aplicado em veículos 100% elétricos da BYD como Dolphin e Yuan, o módulo 8 em 1 reúne diversos componentes em uma única unidade, simplificando a arquitetura do veículo e aprimorando a eficiência.
Entre os principais componentes integrados estão:
- Motor de Tração
- Conversor
- Inversor
- On Board Charger
Essa integração resulta em um sistema de propulsão mais compacto e leve, otimizando o espaço e o desempenho do veículo.
Diagnóstico Descomplicado
A eletrificação traz sistemas de alta tensão cada vez mais complexos e diferentes entre montadoras. Para o reparador, isso significa um desafio extra na hora do diagnóstico. É por isso que a Doutor-IE disponibiliza materiais que vão além da teoria: torques, revisões, diagramas elétricos, procedimentos passo a passo e muito mais, tudo isso de forma fácil e didática.
Na seção de Informações Gerais, dentro do manual de Diagramas de veículos eletrificados, você encontra informações completas e localizações aproximadas dos componentes mais importantes do veículo, incluindo especificações da bateria de alta tensão e interligação dos componentes.
Isso ajuda o reparador a entender a arquitetura da propulsão do veículo antes mesmo de abrir o capô, trazendo de forma simples os principais componentes, módulos e conexões. Assim, o reparador ganha tempo, trabalha com mais segurança e eleva a qualidade do atendimento em veículos elétricos.
